热熔胶膜多少度融化-熔点介绍

长期关注我们的朋友们应该对热熔胶膜有一定的了解，比如热熔胶膜是一种在常温下呈固态，加热熔化具有粘性的粘合剂，可用来复合多种类型的材料，布料、纸张、木材、金属、皮革等等，是生产中不可或缺的高效粘接剂。鉴于有些客户对粘合产品的烫压温度把握不准确，今天给大家介绍一下几种热熔胶膜的使用熔点。

无基材热熔胶膜熔点

一是无基材TPU热熔胶膜，TPU热熔胶膜是由聚氨酯组成，双面都有粘性的环保型粘合剂，熔点在105-120℃，使用温度在125-140℃，实际使用温度比熔点要高出20度左右才能使热熔胶膜完全融化，此时的粘性最大。二是PES无基材热熔胶膜，主要成分是共聚酯，对薄膜、海绵、橡胶、金属等材料有非常良好的附着力，超强耐水洗，可用于水处理、纺织品等的应用中。无基材PES热熔胶膜的熔点是115-125℃，生产中使用温度130-150℃，使用温度相对来说比较高。

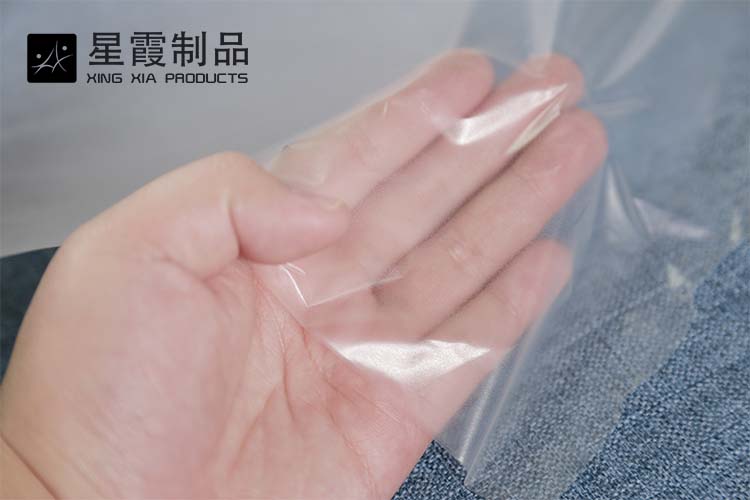

热熔胶膜多少度融化

热熔胶网膜熔点

TPU热熔胶网膜，是通过熔喷结网工艺做成的网状热熔胶产品，熔点在95-115℃，使用温度在110-130℃，TPU热熔胶网膜透气性能好，具有良好的弹力。

PES热熔胶网膜熔点在105-120℃，一般使用温度在125-150℃，目前本公司生产的PES热熔胶网膜有两款，TWS105 和ZTWS105两种。

带背纸热熔胶膜熔点

带背纸TPU热熔胶膜，是在无基材热熔胶膜的基础上在另一侧加上一层油状纸，熔点为95-110℃，通常使用温度为120-140℃，耐水洗性能佳，柔软度好。

PES热熔胶膜带背纸的熔点比无基材高一点，在120-130℃，使用温度和带背纸的一致。需要注意的是，PES热熔胶膜是没有弹力的。

热熔胶膜熔点

以上就是关于TPU热熔胶膜和PES热熔胶膜两种不同类型的熔点介绍，在复合材料的过程中使用温度要稍高于熔点，如果您想了解更多热熔胶膜的其他知识，请持续关注我们网站的行业动态。
